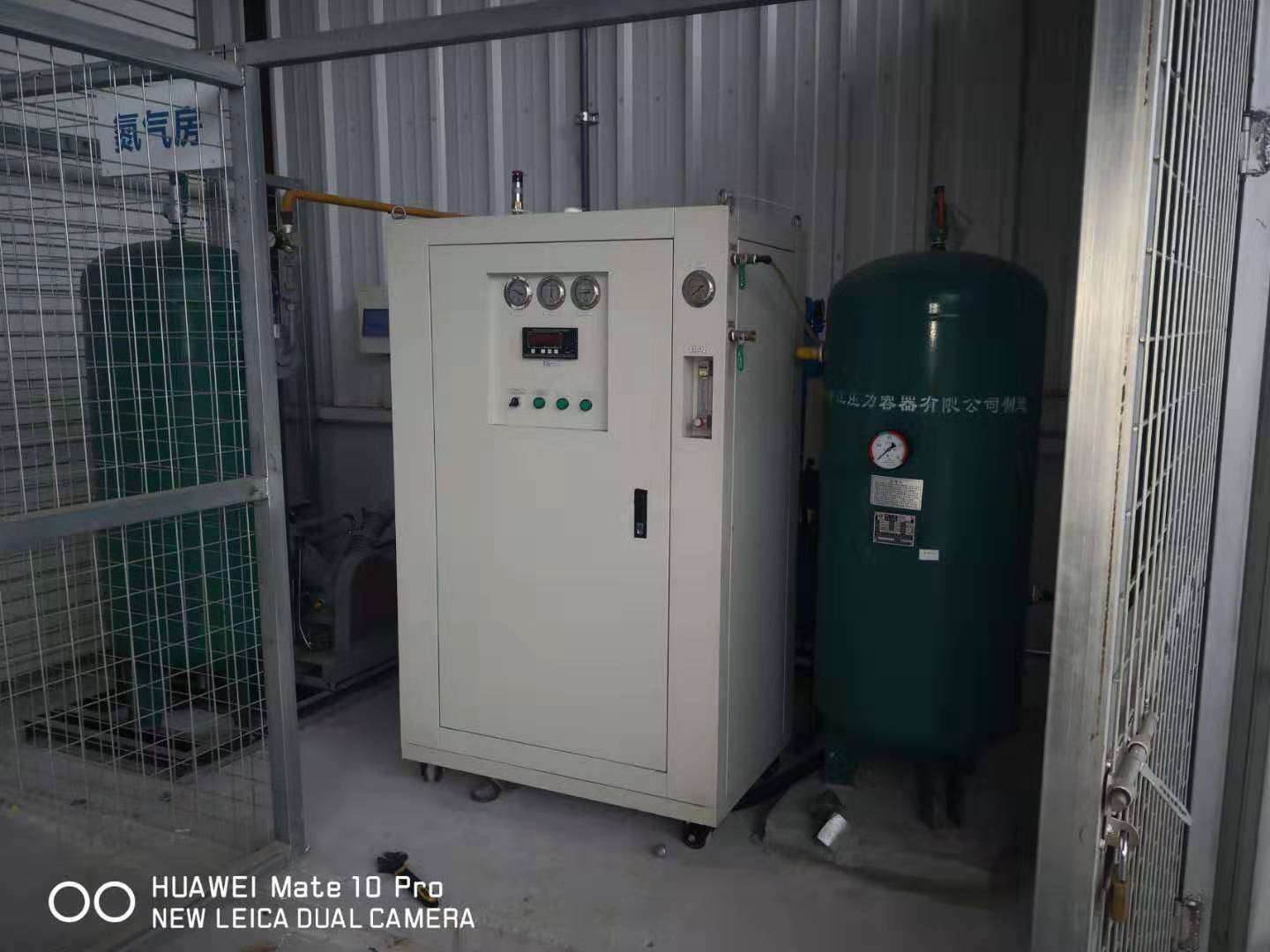

多元气体比例混合配比系统
（多组分高精度配气柜 / 多路气体动态混气装置）
结合你之前关注的氢氮、氦气、SF₆、六氟乙烷、膜分离气源，这类设备就是把2 路及以上气体按设定比例连续、稳定混合，多用于工业现场、实验室、特种气站。
一、适用气体种类
常见可混气体组合（可同时 3～6 路）：
- 还原性：H₂、CO
- 惰性 / 载气：N₂、Ar、He
- 氟碳类：SF₆、C₂F₆、CF₄、NF₃
- 反应性：O₂、CO₂、NH₃
- 微量掺杂：天然气组分、标准标定气等
二、核心结构
- 气源接入
钢瓶汇流排 / 缓冲罐 / 膜分离制氮 / 制氢设备接口 - 稳压、过滤、减压
保证进入配比单元压力稳定 - 高精度计量
每一路配质量流量控制器 MFC，精度 ±0.5% FS 起 - 静态混合器
保证多组分均匀，无分层、无浓度波动 - 在线分析
红外 / 热导 / 电化学分析仪，实时监测浓度 - PLC 控制
触摸屏设定配比、流量、压力 - 安全联锁
高低压报警、欠压切断、泄漏报警、防爆、紧急放空
三、典型配比方式
- 固定配比：如 He + SF₆ + N₂ 按 90:5:5
- 动态可调配比：在线修改比例，自动跟踪
- 大流量 + 微量添加：主气 N₂/He + 微量 H₂/SF₆ 精准掺杂
四、主要应用行业
- 电子半导体 / 光伏
多组分保护气、掺杂气、外延 / 扩散工艺气氛 - 特种气体、标准气制备
实验室配标气、校准气、环保检测用混合气 - 氦气回收 / 浮空器 / 特种气球
He + N₂ + SF₆/C₂F₆ 多组分配比，控制浮力与泄漏 - 热处理 / 金属加工
N₂+H₂+Ar 多元光亮退火气氛 - 化工 / 膜分离配套
膜分离后多组分气体复配、工艺气调配 - 电力 / 高压绝缘
SF₆ 与稀释气、回收气再配比
五、关键技术指标
- 路数：2～6 路气体
- 配比精度：±0.1%～±1% FS
- 流量范围：0.1～1000 Nm³/h
- 控制：全自动、远程通讯、数据记录
- 防爆：Ex d IIC T4 可选，适用于氢气工况
